Proiect organe de mașini și mecanisme - cric

Cuprins proiect

1. Tema de proiect Pag. 3
2.Fisa de lucru Pag. 4
3.Memoriu tehnic Pag. 5
4.Introducere şi consideraţii generale Pag. 5
5.Justificarea şi descrierea soluţiei alese Pag. 7
6. Caracteristici funcţionale impuse Pag. 7
7. Materiale folosite Pag. 8
8. Funcţionare Pag. 8
9.Indici de exploatare, reglaj şi întreţinere Pag. 8
10. Toleranţe, rugozităţi şi condiţii tehnice impuse Pag. 9
11.Norme de protecţia muncii Pag. 9

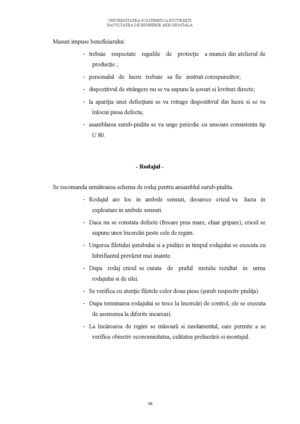

12.Rodajul Pag. 10
13. Memoriu justificativ de calcul Pag. 11
14.Consideraţii generale Pag. 11
15. Alegerea materialului pentru cupla surub-piulita Pag. 12
16. Predimensionarea filetului. Alegerea tipului filetului si a dimensiunilor standardizate Pag. 13
17. Verificarea condiţiei de autofranare Pag.16
18.Verificarea şurubului la flambaj Pag.17
18.Determinarea numărului de spire in contact Pag.18
19.Verificarea spirelor filetului Pag.21
20. Trasarea diagramelor de eforturi pentru elementele principale ale dispozitivului Pag.22
21. Proiectarea celui de al doilea reazem Pag. 23
22.Definirea constructiva si verificarea finala a surubului principal Pag. 23
23.Verificarea sectiunii slabite Pag.23
24.Proiectarea sistemului de acţionare Pag.24
25.Acţionarea cu pârghie simpla Pag.25
26.Verificarea sectiunii slabite din capul surubului Pag. 26
27. Proiectarea sistemului de preluare transmitere a fortei catre piulita Pag. 26
28. Dimensionarea sistemului de blocare al piulitei Pag. 27
29.Proiectarea corpului Pag. 27
30.Sistemul de actionare Pag. 27
31.Bibliografie Pag. 28
Tema de proiect

Extras din proiect

Sa se proiecteze un cric pentru sarcini verticale conform schiţei de mai jos,cu următoarele caracteristici funcţionale:
• sarcina de lucru: F = 45 kN;
• cursa utila: H = 150 mm.
1. pârghie;
2. şurub de mişcare;
3. piuliţa;
4. opritor;
5. rulment axial
6. dispozitiv cu clichet;
7. manivela;
8. corp.
Fisa de lucru
Nr. Crt Data Etapa Realizat Obs.
1. 26.02.2010 Primirea temei Indicaţii generale 100%
2. 05.03.2010 Alegerea materialelor pentru piesele principale. Alegerea tipului de filet. Verificarea condiţiei de autofranare. Determinarea numărului de spire în contact. Trasarea diagramei de eforturi în şurub şi în piuliţă.
3. 19.03.2010 Proiectarea piuliţei. Dimensionarea constructivă şi verificarea şurubului la solicitările compuse. Alegerea rulmentului axial. Verificarea la flambaj.
4. 02.04.2010 Calculul dispozitivului de acţionare cu parghie simpla
5. 16.04.2010 Desen de ansamblu definitiv. Desen de execuţie preliminar.
6. 30.04.2010 Desene de execuţie definitiv.
7. 03.06.2010 Predarea şi susţinerea proiectului
Memoriu Tehnic
- Introducere si consideraţii generale -
Proiectarea este o activitate tehnico-stiintifica ce se desfăşoară pentru întocmirea documentaţiei tehnice scrise si desenate sau strict necesare executării unui ansamblu.
Fazele acţiunii de proiectare sunt:
- concepţia este faza in care se realizează documentaţia si in care se găsesc o serie de soluţii constructive care răspund integral sau parţial temei de proiect propuse ;
- execuţia este faza in care se urmăreşte dezvoltarea schiţei de principiu pana la definitivarea formei constructive a ansamblului.
Tema de proiect constituie obiectul activităţii de proiectare si are la baza:
- idee noua;
- idee cunoscuta dar nerealizata practic;
- construcţie existenta ce trebuie modificata, aceasta nemaifiind corespunzătoare din punct de vedere tehnic, economic, etc.
Documentaţia necesara activităţii de proiectare, conform STAS 6269, se clasifica in :
- documentaţie de studiu ;
- documentaţie de baza ;
- documentaţie tehnologica si de fabricaţie ;
- documentaţie de exploatare ;
- documentaţie auxiliara.
