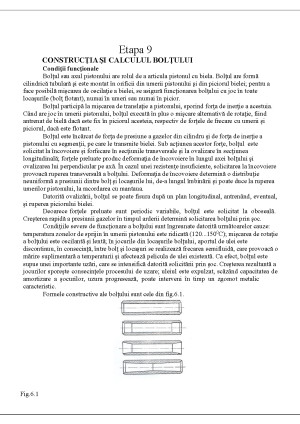

Tema proiectului Etapa 1 Calculul proceselor de admisie și comprimare Etapa 2 Calculul proceselor de ardere, evacuare si destindere Etapa 3 Stabilirea dimensiunilor pistonului Etapa 4 Verificarea pistonului la solicitari Etapa 5 Calculul efortului unitar Etapa 6 Trasarea diagramei indicate Etapa 7 Verificarea regunii port-segmenți Etapa 8 Verificarea umerilor pistonului Etapa 9 Constructia și calculul bolțului Etapa 10 Calculul organologic al MAI: Calculul segmenților Bibliografie Materialele de pe classroom
TEMA PROIECTULUI: Să se efectueze calculul termic și organologic al unui motor cu aprindere prin scânteie (MAS) cu 4 cilindri în linie, în 4 timpi, cu aspirație normală, răcit cu lichid, destinat tracțiunii rutiere și având următoarele date inițiale: Putere Pe = 74 kw Turație n = 6000 rot/min Număr cilindri 4 Alezaj D = 76,5 mm Cursă S = 75,6 mm Raport de comprimare ε = 10,5 Etapa 1 Parametri geometrici Cilindreea unitară Vs dm3 Cilindreea totală Vt dm3 Volumul cilindrului Va Va= Vca+ε dm3 Volumul camerei de ardere Vca V_ca= V_s/(ε-1) dm3 Viteza medie a pistonului wpm m/s Parametri geometrici Cilindreea unitara Vs 0.3473076 Cilindreea totala Vt 1.3892305 Volumul camerei de ardere Vca 0.0365587 Volumul total al cilindrului Va 0.3838663 Viteza medie a pistonului Wpm 15.12 Numarul total de cilindri i 4 Calculul procesului de admisie Ipoteze de calcul: fluidul proaspăt și gazele reziduale sunt gaze ideale după intrarea în cilindru, energia cinetica a încărcăturii proaspete se transformă integral în căldură Condițiile inițiale de stare Presiunea și temperatura fluidului proaspăt la intrarea în motor, în cazul admisiei normale, sunt presiunea și temperatura aerului ambiant, p0 și T0: p0 = 1 bar ; T0 = 298 K Presiunea și temperatura gazelor reziduale La motoarele în 4 timpi, se consideră că presiunea gazelor reziduale, pr este egală cu presiunea medie din colectorul de evacuare. În general, se adoptă: pr = (1,05 ..1,25) p0 Temperatura gazelor reziduale variază în funcție de turația motorului, raportul de comprimare și coeficientul de exces de aer. Valorile lui Tr sunt: - m.a.s. cu carburator: Tr = 900 ÷ 1100 K - m.a.c. Tr = 600 ÷ 900 K Coeficientul gazelor reziduale, γr - r , unde νr (kmol/ciclu) este numărul de kmoli de gaze reziduale pe ciclu, iar νfp r fp (kmol/ciclu) reprezintă numărul de kmoli de fluid proaspăt pe ciclu m.a.s. cu carburator: γr = 0,04 ÷ 0,10 - m.a.c.: γr = 0,02 ÷ 0,05 Creșterea de temperatură a fluidului proaspăt, ΔT Fluidul proaspăt se încălzește în contact cu pereții sistemului de admisie și al cilindrului. Creșterea temperaturii depinde de viteza fluidului proaspăt, de durata admisiei, de temperatura pereților și a fluidului proaspăt. În funcție de tipul motorului, ΔT are valorile: m.a.s. cu carburator: ΔT = 0 ÷ 20° - m.a.c. ΔT = 10 ÷ 40° Presiunea din cilindru la sfârșitul cursei de admisie, pa pa = p0 - Δpa , în care Δpa (bar) - căderea de presiune pe colectorul de admisie Pentru motoarele de automobil, la regim nominal, valorile lui Δpa sunt: m.a.s. cu carburator: Δpa = (0,05 ÷ 0,20) p0 - m.a.c. Δpa = (0,03 ÷ 0,18) p0 Temperatura la sfârșitul cursei de admisie, Ta Această temperatură se determină din relația bilanțului termic aplicat fluidului proaspăt înainte și după amestecarea cu gazele arse. Se consideră că amestecarea se produce la presiune constantă, iar capacitatea calorică specifică a amestecului este egală cu a fluidului proaspăt: T T0 T - r Tr , unde ξ = Cpr / Cpfp; a 1 Cpr - capacitatea calorică specifică la presiune constantă a gazelor restante Cpfp - capacitatea calorică specifică la presiune constantă a fluidului proaspăt Pentru calcule aproximative, se poate adopta ξ = 1. Orientativ, funcție de tipul motorului, temperatura la sfârșitul procesului de admisie nu trebuie să depășească 370 K la m.a.s., și 350 K la m.a.c. Gradul de umplere, ηv Acesta este definit prin raportul dintre cantitatea (masică, molară, volumică) de fluid proaspăt reținută în cilindru la sfârșitul admisiei și cantitatea posibilă de a fi introdusă în cilindreea VS, în condițiile de temperatură de la intrarea în motor. pa T0 1 Ta - 1 1 - pu r
