Calculul de predimensionare al unui arbore drept supus unor solicitări compuse

Extras din proiect

a) Momentul de rasucire : Mr = = (500 + 10×17)×1000=
= (500 + 10;×17)*1000 = (500+170)×1000= 67×10.000 =670 000 [Nmm]
b) Forta taietoare in plan orizontal : FH = Mr / 75 = 670000/75= 8933,3 [N]
c) Forta taietoare in plan vertical : Fv = FH×tg20° = 8933,3×0.364 = 3251,7 [N]
d) Distanta intre reazeme : l = 200 + 3×17= 200+51= 251 [mm]
l1 = l/2 - 10 = 251/2-10= 115,5 [mm]
e) Turatia motorului: n=1500 rot/min
4. Regimurile si categoriile de solicitari (incarcare)
a) Solicitarea la rasucire : - ciclul pulsant nul : Rτ = 0
- categoria de solicitare : nτ =II
b) Solicitarea la incovoiere : - cilclul alternant simetric : Rσ = -1
- categoria de solicitare : nσ = III
B. Cerinte:
a) Predimensionarea arborilor din conditia de existenta;
b) Calculul si alegerea penelor;
c) Calculul si alegrea rulmentilor;
d) Verificarea la oboseala in sectiunea critica;
e) Elaborarea desenului de executie a arborelui;
C. Brevier de calcul:
1. Alegerea materialului si a caracteristicilor sale de rezistenta:
Considerand ca arborele este mediu solicitat fara fenomene de socuri si vibratii , vom alege otel-carbon OL50 , care va fi supus unui tratament termic de normalizare.
Caracteriatici de rezistenta:
a) Rezistenta la rupere : σr = 500 [MPa];
b) Limita de curgere : σc = 280 [MPa];
c) Tensiunea admisibila (rezistenta) la oboseala prin incovoierepentru categoria III-a de solicitari:
σ-1i= 245 [MPa];
σoi = 367 [MPa];
d) Rezistenta la oboseala prin rupere : τ–ir = 208 [MPa];
τor =395 [MPa];
e) Coeficientul de rezistenta la oboseala prin rasucire pt. un ciclu alternant simetric :
ψ-1 = 0,053[MPa];
f) Tensiunea admisibila la incovoiere - pt. un ciclu constant : (σai)I=140 [Mpa];
- pt. un ciclu pulsant nul : (σai)II=76 [Mpa];
- pt.un ciclu alterant simetric :(σai)III=52 [Mpa]
g) Tensiunea admisibila la rasucire pt. un ciclu pulsant nul : (τar)II=38 [MPa];
h) Coeficientul de echivalenta pt. solicitari compuse : α״III=0,68 [MPa].

Fisiere în arhivă (2):

 Calculul de Predimensionare al Unui Arbore Drept Supus unor Solicitari Compuse
 proiect arbore-organe.dwg
 PROIECT PANA ION.doc

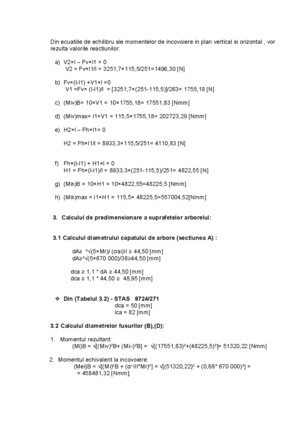

Imagini din acest proiect
