Ampermetru de curent continuu

Cuprins proiect Cum descarc?

CAPITOLUL 1.
1.1 Importanta aparatelor de masura electronice .. 4
1.2 Avantaje si dezavantaje pe care le au aparatele de masura numerice fata de cele analogice 6
1.3 Generalități despre aparatul de măsură proiectat . 7
CAPITOLUL 2.
2.1 Schema bloc ..8
CAPITOLUL 3. Memoriu Tehnic

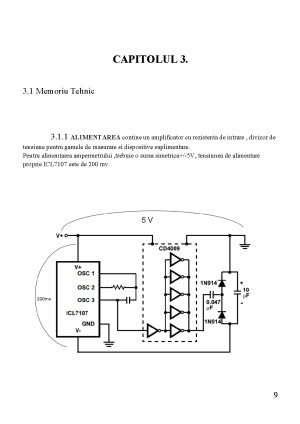

3.1.1 Alimentarea . .9
3.1.2 Divizorul de current .10
3.1.3 Amplificator instrumental 11
3.1.4 Circuitul de poarta 14
3.1.5 Blocul de redresare ... ...15
3.1.6 Convertorul Analog/Digital .16
3.1.7 Registru de memorie 19
3.1.8 Convertorul de tensiune CMOS ...20
3.1.9 Unitatea de afisare 21
3.1.10 Esantionarea si memorarea 22
3.1.11 Oscilator cu cuart 23
3.1.12 Numarator zecimal ..25
3.1.13 Numarator binar ..26
3.1.14 Decodor zecimal 28
3.1.15 Decodor Binar 29
3.1.16 Amplificator tampon . ..30
CAPITOLUL 4.
4.1 Breviar de calcule 32
CAPITOLUL 5.
5.1 Schema electrica ..33
CAPITOLUL 6.
6.1 Calculul economic ..35
CAPITOLUL 7.
7.1 Cablaj imprimat .37
CAPITOLUL 8.
8.1 Concluzii 42
CAPITOLUL 9.
9.1 Bibliografie ...43


Extras din proiect Cum descarc?

CAPITOLUL 1.
1.1 Importanta aparatelor de masura electronice
Aparatele numerice de măsurare sunt integral electronice și oferă rezultatul măsurării sub formă numerică. Aceste aparate asigură performanțe superioare aparatelor electronice analogice și la prețuri comparabile. Dispozitivele electronice dintr-o structură numerică de măsurare primesc sau procesează informație binară, pentru care contează numai nivelul logic. Zgomotele și tensiunea de drift nu sunt importante cât timp nu determină schimbarea nivelului logic al semnalului. Transmiterea datelor numerice este foarte comodă, iar nivelurile logice pot fi ușor reconstituite. Când complexitatea sistemului de măsurare crește, fidelitatea semnalului numeric se menține, ceea ce nu este valabil pentru semnalul analogic.
Majoritatea acestora functioneaza pe baza interactiunii curentului electric si campului magnetic. Astfel o parte din energia electrica se transforma in energie mecanica de deplasare a acului indicator.
Aceste aparate sunt compuse dintr-un echipament fix si unul mobil iar in functie de acest aspect se pot clasifica in :
- Aparate magnetoelectrice
- Aparate electromagnetice
- Aparate electrodinamice
1. Aparate magnetoelectrice :
Au cadrul mobil la care bobina parcursa de curentul electric de studiat este mobila in campul creat de un magnet fix.
Acestea sunt folosite in curent continuu.
2. Aparate electromagnetice :
Au cadrul fix, la care magnetul permanent pe care este fixat acul indicator este mobil in campul creat de bobina fixa parcursa de curent. Precizia acestora este mai mica. Pot fi utilizate atat in curent continuu cat si in curent alternativ.
La aparatele electromagnetice deviatia acului indicator poate fi proportional cu intensitatea curentului electric daca lucreaza cu ampermetre sau cu volmetre.
3. Aparate electrodinamice :
Au doua bobine parcurse de curentul electric care trebuie masurat, una fixa cealalta mobila. Forta de interactiune dintre bobine este proportionala atat cu intensitatea cat si cu tensiunea aplicata , deci pot fi folosite pentru masurarea puterii electrice-wattmetre, in curent continuu si in curent alternativ.
1.2 Avantaje si dezavantaje pe care le au aparatele de masura numerice fata de cele analogice
Multimetrele analogice au ca dispozitiv de indicare un dispozitiv magnetoelectric. In cutia aparatului, se monteaza o punte redresoare care permite alimentarea in curent continuu a dispozitivului indicator atunci cand masurarile au loc in curent alternat Prin intermediul unui comutator, se realizeaza conexiunile dorite, astfel incat aparatul poate fi utilizat pentru masurarea intensitatii curentului, tensiunii, rezistentelor.
Multimetrele numerice sunt alcatuite dintr-un voltmetru digital de curent continuu, prevazut cu diferite circuite auxiliare care permit extinderea posibilitatilor de masure.
Avantajele majore ale sistemelor numerice inteligente (cu microprocesor, microcontroler sau calculator), față de cele analogice, sunt procesarea rapidă și comodă a datelor, respectiv posibilitatea programării. Instrumentația modernă presupune încorporarea unuia sau mai multor microprocesoare sau sisteme de calcul care asigură creșterea preciziei și vitezei de măsurare și îmbunătățirea raportului preț-performanță; în plus, facilitează comunicația într-o structură complexă ierarhizat.
Metodele analogice
- Permit urmarirea continua a semnalului de masurat
- Indicatiile AM sunt mult mai usor de interceptat de operatorul uman decat in cazul celor numerice
- Operatorul uman poate sa supravegheze simultan mai multe AM analogice
Metodele numerice
- Sunt mult mai precise decat cele analogice
- Permit memorarea datelor masurate si alcatuirea de sisteme de masura conduse de calculator
- Sunt mult mai imune la zgomot


Fisiere în arhivă (1):

  • Ampermetru de curent continuu.docx

Imagini din acest proiect Cum descarc?

Bibliografie

- http://electronics-diy.com/index.php
- http://datasheetcatalog.com/
- https://www.renesas.com/us/en/document/dst/icl7106-icl7107-icl7107s-datasheet
- https://www.wikipedia.org/
- https://easyeda.com/
- https://microcontrollerslab.com/icl7107-adc-pinout-examples-working-applications/
- https://www.scheme.ro/diverse/realizare-circuite-imprimate.html
- https://www.eleccircuit.com/digital-voltmeter-using-icl7107/
- https://curs.upb.ro/2021/course/view.php?id=2983
- https://curs.upb.ro/2021/course/view.php?id=3145
